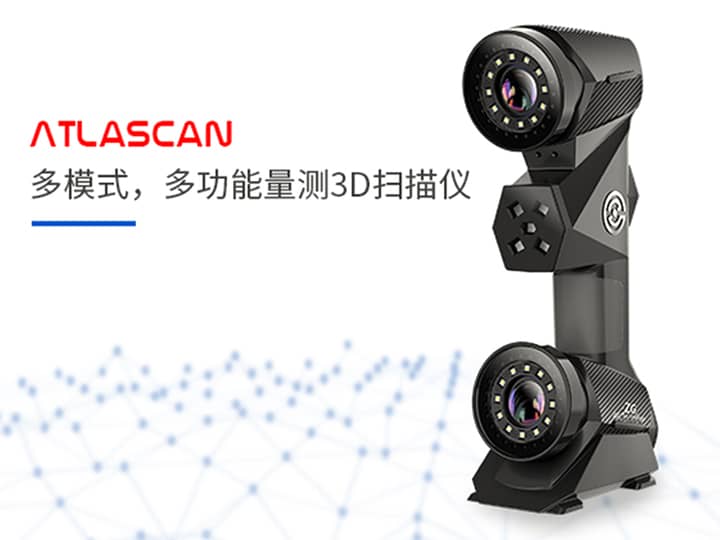

AtlaScan 多模式、多功能量测激光3D扫描仪
●扫描可视化:扫描同时电脑同步显示扫描结果,可实时查看扫描状态与效果
●模型对比检测:支持设计数模与扫描模型的特征创建、对齐、比对等,可一键生成检测报告
●智能扫描引导模块:用户只需要轻点鼠标选择不同工况即可轻松配置理想设备扫描参数,有效降低设备使用门槛,提升设备使用效率。
●自由空间坐标系创建:用户可自定义特征创建独立空间坐标系
●一键检测报告生成:可根据实际产品,进行不同方式的对齐、测量、比对检测等;可实现全尺寸及形位公差的检测分析,并自动生产检测报告。

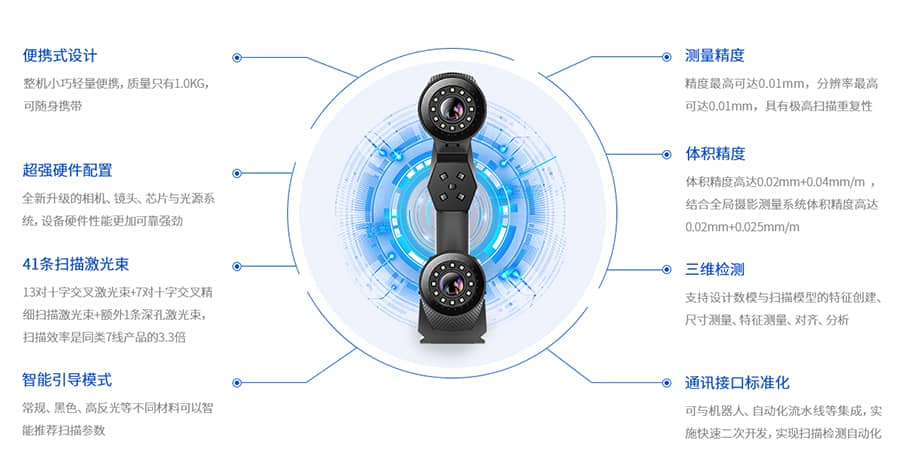

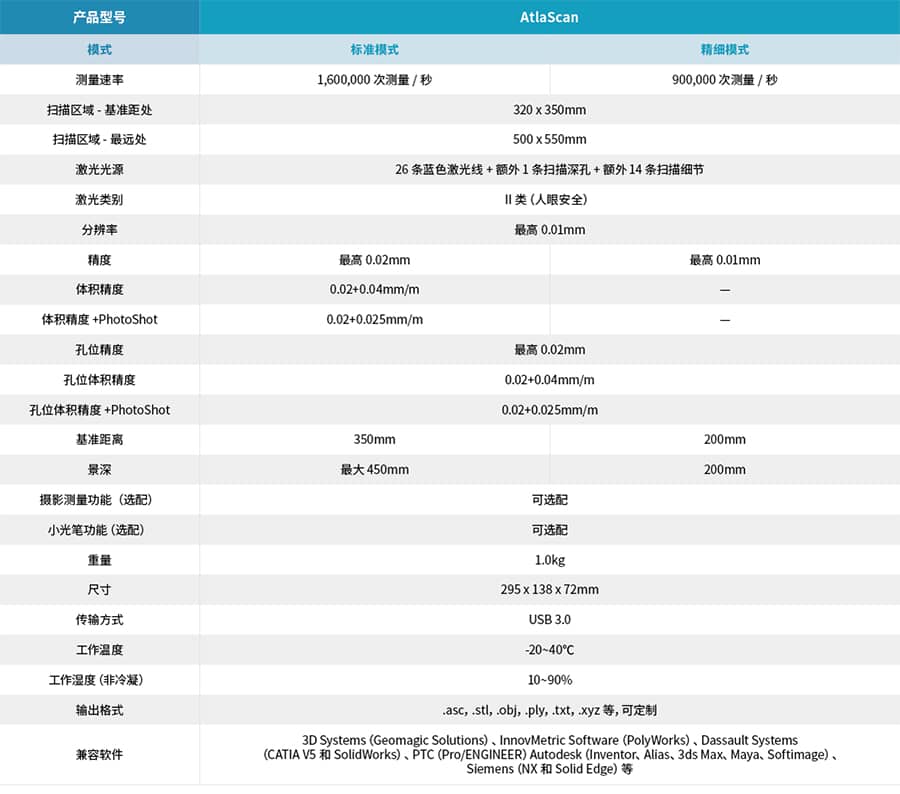

测量精度

●标准扫描模式下AtlaScan的精度与分辨率均均为0.02mm、精细扫描模式下精度与分辨率高达0.01mm,更高的分辨率可更真实的还原被测工件表面细节。
●体积精度高达0.02mm+0.04mm/m ,结合全局摄影测量系统体积精度高达0.02mm+0.025mm/m
●快捷的校准程序与超强的环境适应性,扫描精度不随设备使用时间及恶劣使用环境影响



测量速度

●即插即用的系统,无任何前置使用程序
●目标反射标记点粘贴数量减少50%以上,节省标记点粘贴与剥离时间
●采用了全新升级的工业相机与光源系统,测量速度高达到1600000次/秒,单幅扫描面积最大达到500×550mm。实际建模效率相对市场主流7线产品提升2倍左右。
●使用高效稳定的USB3.0接口,实现数据的最大速率的传输,提高扫描帧率,节约扫描时间



扫描特性

●多功能3D扫描:黑色、高亮、彩色表面可直接扫描,无需任何预处理,可以实时扫描不同的物体尺寸和表面类型
●多功能按键与软件实时交互,快速访问高频软件功能
●智能扫描指示灯,当扫描距离过近或过远时,指示灯自动变换颜色提醒调整扫描距离
●兼容UG、polyworks、solidworks、Geomagic Studio等三维设计软件
●操作方便,适用范围广,可在狭窄的空间扫描,对工作环境无要求。



软件特性

●扫描可视化:扫描同时电脑同步显示扫描结果,可实时查看扫描状态与效果
●模型对比检测:支持设计数模与扫描模型的特征创建、对齐、比对等,可一键生成检测报告
●智能扫描引导模块:用户只需要轻点鼠标选择不同工况即可轻松配置理想设备扫描参数,有效降低设备使用门槛,提升设备使用效率。
●自由空间坐标系创建:用户可自定义特征创建独立空间坐标系
●一键检测报告生成:可根据实际产品,进行不同方式的对齐、测量、比对检测等;可实现全尺寸及形位公差的检测分析,并自动生产检测报告。
