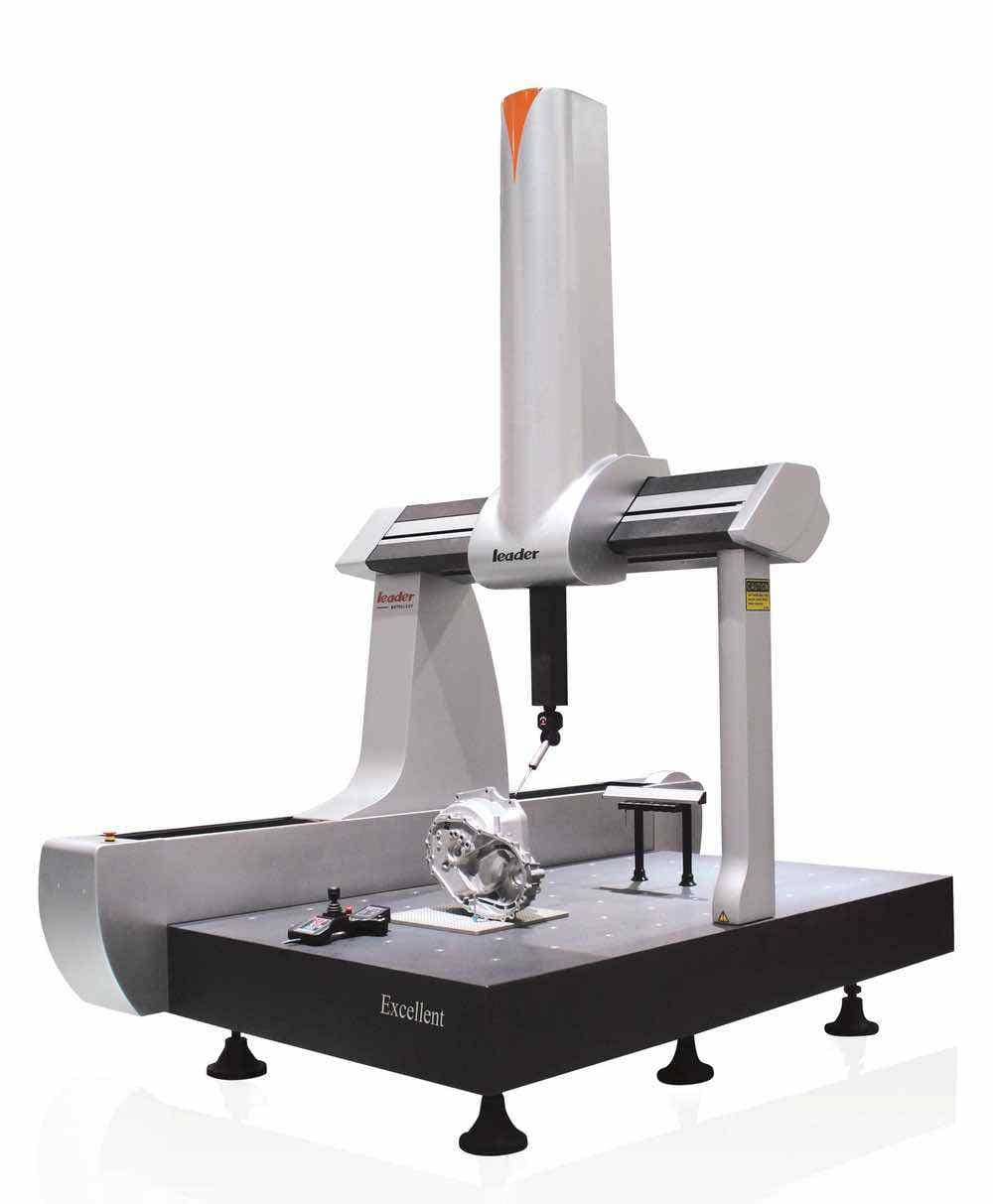

Excellent高精度测量三坐标

Excellent系列三坐标测量机选用航空级铝合金，可满足客户对高测量效率的要求，能够以极快的速度定位和测量。

Excellent系列三坐标测量机选用航空级铝合金，可满足客户对高测量效率的要求，能够以极快的速度定位和测量。
Y方向采用四面环抱式气浮结构，消除了运动扭摆，保证了机器的高刚性，高稳定性。
(1). Y轴传动靠近运动中心，主支撑更轻，从而降低了运动部件的重量，保证了机器的高速、高稳定性。
(2). X轴采用航空机铝合金三角梁，使得机器重心更低，刚性更佳，运动更加可靠。
(3). Z轴和滑架全部采用航空级铝合金材质，保证了相同的膨胀系数，可以在更加恶劣的温度环境下工作。替换之前的三轴导轨均采用优质花岗岩，因而三轴具有相同的温度特性，刚性及温度稳定性更高，Y轴采用一体化燕尾导轨，有效消除了运动扭摆，任意位置的测量精度都能保证。

Excellent系列三坐标测量机性能指标

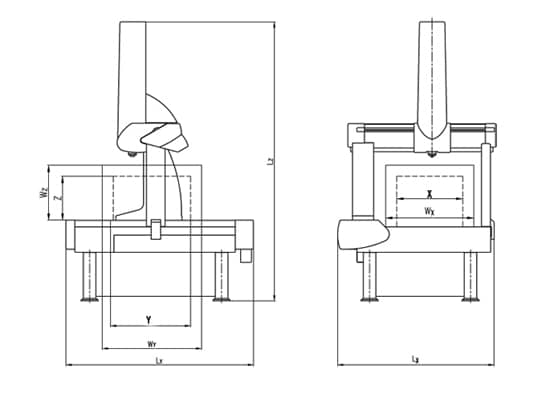

型号	ISO10360-2:2001/GB/TB/T16857.2-2006				主机轮廓尺寸xyz（mm）	允许工件尺寸(mm)	系统净重(KG)	被测工件最大重量(KG)	3D 最大速度(mm/s)	3D最大加速度(mm/s2)
	P		PH
	MPEE(ｕｍ)	MPEP(ｕｍ)	MPEE(ｕｍ)	MPEP(ｕｍ)
NCE454	1.3+3L/1000	1.3	0.5+L/300	0.6	1000x1240x2240	525x995x600	570	500	800	1900
NCE564	1.3+3L/1000	1.3	0.5+L/300	0.6	1100x1340x2240	625x1095x600	700	500	800	1900
NCE686	1.5+3L/1000	1.5	0.6+L/300	0.7	1200X1650X2660	730X1400X800	960	700	800	1900
NCE8106	1.7+3L/1000	1.7	0.6+L/300	0.7	1400X1850X2660	930X1600X800	1	1000	800	1900
NCE8156	1.7+3L/1000	1.7	0.6+L/300	0.7	1400X2350X2660	930X2100X800	1600	1000	800	1900
NCE10128	1.9+3L/1000	1.9	0.8+L/300	1.0	1690X2370X3150	1190X1814X1040	2460	1800	580	1800
NCE10158	1.9+3L/1000	1.9	0.8+L/300	1.0	1690X2670X3150	1190X2114X1040	2820	1800	580	1800
NCE10208	1.9+3L/1000	1.9	0.8+L/300	1.0	1690X3270X3150	1190X2614X1040	3410	1800	580	1800
NCE121510	2.2+3L/1000	2.2	1.0+L/300	1.2	1890X2750X3330	1390X2200X1200	3330	2000	500	1100
NCE122010	2.2+3L/1000	2.2	1.0+L/300	1.2	1890X3350X3330	1390X2700X1200	3910	2000	500	1100
NCE152010	2.8+3L/1000	2.8	1.2+L/300	1.4	2190X3350X3370	1690X2700X1200	5220	3000	500	1100
NCE152512	3.2+3L/1000	3.2	1.3+L/300	1.5	2190x3850X3870	1690X3200X1400	6730	3000	500	1100
NCE153010	3.2+3L/1000	3.2	1.3+L/300	1.5	2260X3910X3420	1690X3700X1200	8120	3000	500	1100
NCE153512	3.5+3L/1000	3.5	1.3+L/300	1.5	2260X3910X3890	1690X3700X1400	9250	3000	500	1100
NCE152515	3.5+3L/1000	3.2	1.4+L/300	1.6	2190x3980x4500	1680x3330x1700	7000	3000	500	900
NCE153015	3.5+3L/1000	3.5	1.4+L/300	1.6	2260x4040x4520	1680x3830x1700	8490	3000	500	900
NCE163515	3.5+3L/1000	3.5	1.4+L/300	1.6	2360x4540x4520	1780x4330x1700	10010	3000	500	900
NCE203015	4.0+4L/1000	4.0	1.5+L/300	1.7	2760x4240x4520	2180x3930x1700	11250	3000	500	900

电源电压(Power Voltage):220V                                     温度范围(Temperature Range):18-22℃
空气压力(Air Pressure):0.5-1.0Mpa                       温度变化(Hourly Temperature Cycle):0.5℃/h
过滤精度(Filter Accuracy):0.3μm                         温度梯度(Thermal Gradient):0.5℃/m

空气流量(Air Supply):0.12-0.45m3/min 湿度范围(Relative Humidity):55%-65%
