UV650
强韧的高质量米汉纳铸铁, 由自家厂区内的铸造厂生产, 严格遵从国际认可的标准, 确保优越的阻尼效果及结构刚性, 发挥******的切削表现。
鞍座内部采用框架肋的设计, 大大提升机台的结构刚性及稳定性。
超宽底座与机身铸件设计, 确保机台在高速及高进给加工复杂工件时, 达到最佳支撑性与切削刚性。
产品介绍
产品特点
产品参数
应用领域

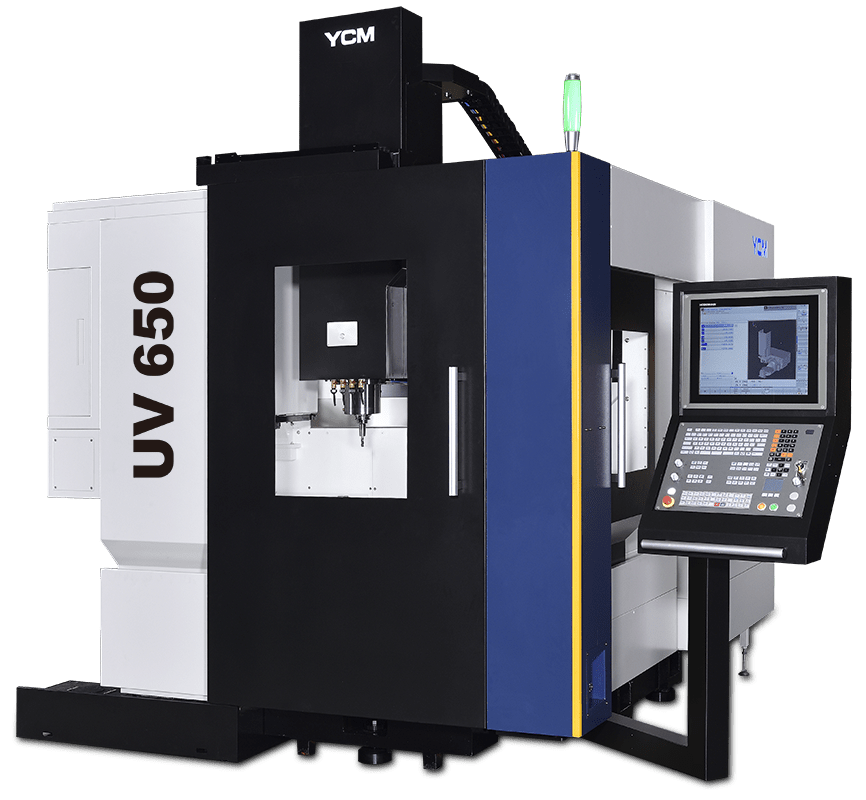

高性能五轴立式加工机为复杂外形轮廓的零件加工提供出色、高精度的切削性能。
高刚性结构设计
强韧的高质量米汉纳铸铁, 由自家厂区内的铸造厂生产, 严格遵从国际认可的标准, 确保优越的阻尼效果及结构刚性, 发挥******的切削表现。
鞍座内部采用框架肋的设计, 大大提升机台的结构刚性及稳定性。
超宽底座与机身铸件设计, 确保机台在高速及高进给加工复杂工件时, 达到最佳支撑性与切削刚性。

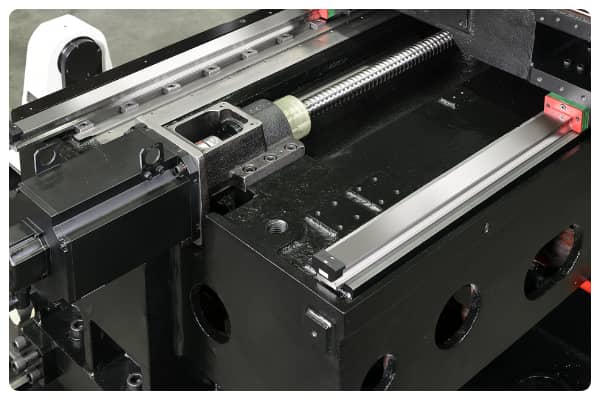

高精度轴向进给设计
标配三轴光学尺, 满足高精度加工的严苛需求。
三轴皆采用精密的滚柱线轨、大直径滚珠螺杆并由马达直结传动, 达到高扭力、无背隙加工。

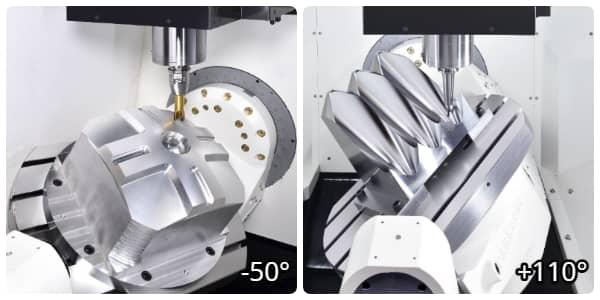

高刚性高精度B/C轴旋转工作台
B/C轴旋转工作台标准配有光学尺, 满足严谨的高精度定位加工需求。
高刚性工作台具有尾座支撑, 即使在快速运转下仍能发挥出高精度的转台刚性, 为复杂的五轴加工提供最佳优势。
工作台搭配高效能的油压单元, 提供强大的夹持力。

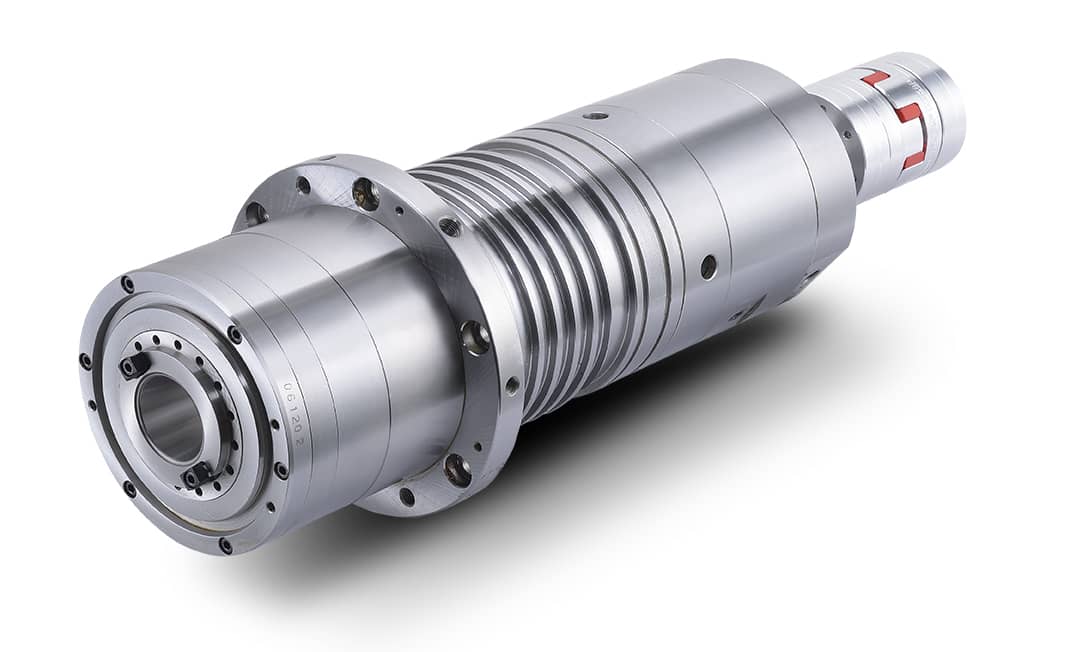

自制IDD直结式主轴设计
主轴采IDD直结式设计, 能满足各类型加工所需的力与速度, 并确保加工刚性及刀具的使用寿命。
内置精密陶瓷轴承及具有独特的内部设计, 最高能提供高达CTS 2 0 b a r 的主轴出水功能, 有效抑制热源产生, 并提供******的加工表面精度。
主轴采用17 kW高功率马达, 在高速加工硬材时, 能达到最佳的光滑表面。

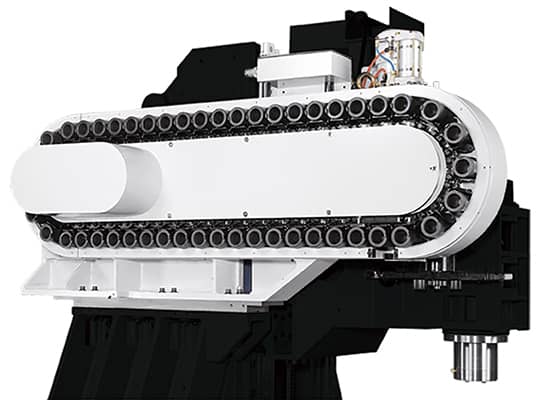

刀库特色
标准40T链式刀库。
48/60T链式刀库( 选择) 。
使用绝对式编码器检出, 机构稳定可靠度高。

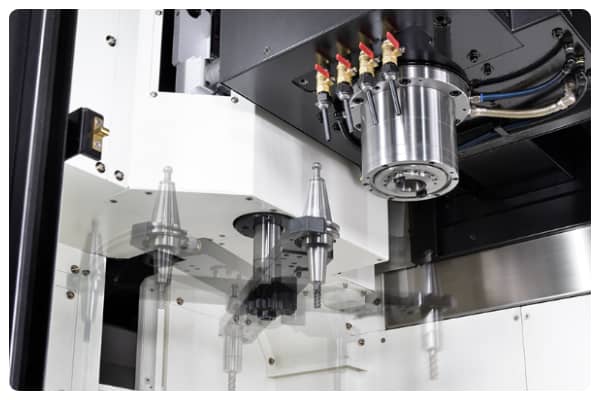

自动刀具交换系统
换刀时间(T to T): 1 .8秒
刀库自动门装置, 避免切屑及切削液侵入, 延长刀具寿命。
换刀手臂搭配变频器控制, 达到高效率及高可靠度的换刀表现。
排屑设计
头部搭配切削液喷水管及切削吹屑装置,加上喷枪吹屑及机台清洗喷枪,有助于清理机台内的铁屑。
搭配右方天井及左方底座冲屑,有效将铁屑排出。
底座落屑口设计方便铁屑直接落下,再经由铁屑输送机带出,减少机台内部切屑堆积。
符合人体工学设计
前门大尺寸设计, 在门开后提供宽敞的作业空间, 方便用户清洁维护、量测工件及上下料等工作, 提升使用者操作的便利性。
右侧门可选配自动门装置, 搭配自动化设备使用, 实现无人化生产。
145°可移动式控制器,可自由调节最适合的操作角度,提供最佳的宜人性操作。
选配主轴中心出水系统(CTS)及油雾收集装置时, 另可选配全密闭式钣金( 含自动开关上盖) , 有效防止铁屑及切削液喷溅到机台外, 改善厂房的空气质量。
刀库置于机台左侧, 并装有维修门, 方便操作者上/ 下刀具, 并提升维修保养的便利性。
