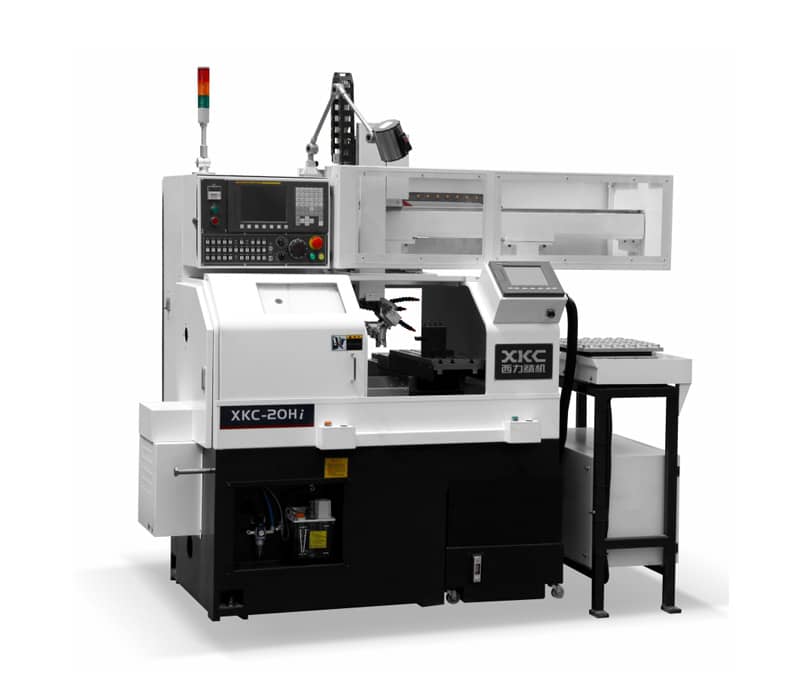

XKC-20Hi/30Hi是以西力公司的H系列热销产品为基础升级而来,产品主要的技术特点如下:
1. 机床与机械手集成一体,占地空间小,调整简便:XKC-20Hi/30Hi数控车床的机械手部分与机床本体******结合成一体,减少了机床的占地面积,同时也令机床的调整更加简便快捷。
2. 机械手采用自主研发桁架结构,抗震性强:XKC-20Hi/30Hi数控车床机械手的桁架结构全部经三维优化设计而成,材料采用优质碳素钢,生产过程经过二次热处理,保证机械手具备极强的刚性和抗震性,满足机床高速加工的要求。
3. 进口精密行星减速机加齿轮齿条传动,定位精度高:XKC-20Hi/30Hi数控车床采用进口精密行星减速机加齿轮齿条传动,使该产品具有极高的定位精度,是高精度加工的******产品。
4. 机械手采用伺服电机驱动,高速度,高负载:XKC-20Hi/30Hi数控车床采用日本安川伺服电机驱动,大幅度提高了机床的运行速度和负载,生产效率更高。由于是伺服驱动,能轻松应对各种零件的转换,一机多能。
机械本体标准规格
项目 |
XKC-20Hi |
XKC-30Hi |
加工能力 |
最大回转直径 |
Ø310mm |
Ø310mm |
床鞍上回转直径 |
Ø160mm |
Ø160mm |
最大加工直径 |
Ø130mm |
Ø130mm |
最大加工长度 |
100mm |
100mm |
行程 |
X轴行程 |
240mm |
240mm |
Z轴行程 |
180mm |
180mm |
主轴 |
主轴最高转速 |
6000r/min |
6000r/min |
主轴可通棒料直径 |
Ø20mm |
Ø30mm |
电机功率 |
2.2/3.7Kw(变频)3.7/5.5Kw(伺服) |
2.2/3.7Kw(变频)3.7/5.5Kw(伺服) |
快移速度 |
X/Z轴快移速度 |
20m/min |
20m/min |
冷却系统 |
容积 |
60L |
60L |
控制系统 |
NC形式 |
FANUC-Oi Mate |
FANUC-Oi Mate |
机械手参数 |
机械手负载 |
0.25kg |
0.25kg |
最大抓取工件直径 |
Ø40 |
Ø40 |
最大抓取工件长度 |
60 |
60 |
机械手最大移动速度 |
60m/min |
60m/min |
机械手控制系统 |
新代SYENTC |
新代SYENTC |
料盘最大移动速度 |
20m/min |
20m/min |
驱动方式 |
伺服 |
伺服 |
其他 |
气源(压力/容量) |
0.5Mpa 100L |
0.5Mpa 100L |
机床尺寸(长*宽*高) |
2200*1500*2300 |
2200*1500*2300
|
