背景知识

航空母舰，是一种以舰载机为作战武器的大型水面舰艇，可以供舰载机起飞和降落，通常拥有巨大的飞行甲板和舰岛。其中飞行甲板是航空母舰上供飞机起降和停放的上层甲板，因为钢板要承受舰载机起降沉重强大的冲击和高摩擦力，还要承受喷气式飞机高达几千度的火焰烧蚀，所以建造航母甲板需要具备高屈强比、高韧性、抗氧化、耐高温、不变形以及抗低温等特性，对建造钢材要求极高。

客户需求

客户需要对航母甲板和航母钢柱的质量进行检测，通过高强度的冲击试验，对比冲击实验前后的形变量，从而确定建造钢材是否符合要求。

待解决问题

航母与普通水面舰艇不同，对钢材的要求很苛刻，如果甲板钢材和钢结构不过关，舰载机着舰时就可能通过阻拦索将甲板给掀起来。所以对建造钢材的质量检测就显得尤为重要。本次检测由于待检测的钢柱无法移动，且冲击撞头重5吨左右，导致扫描环境的局限性很大，扫描的难度较大。

解决方案

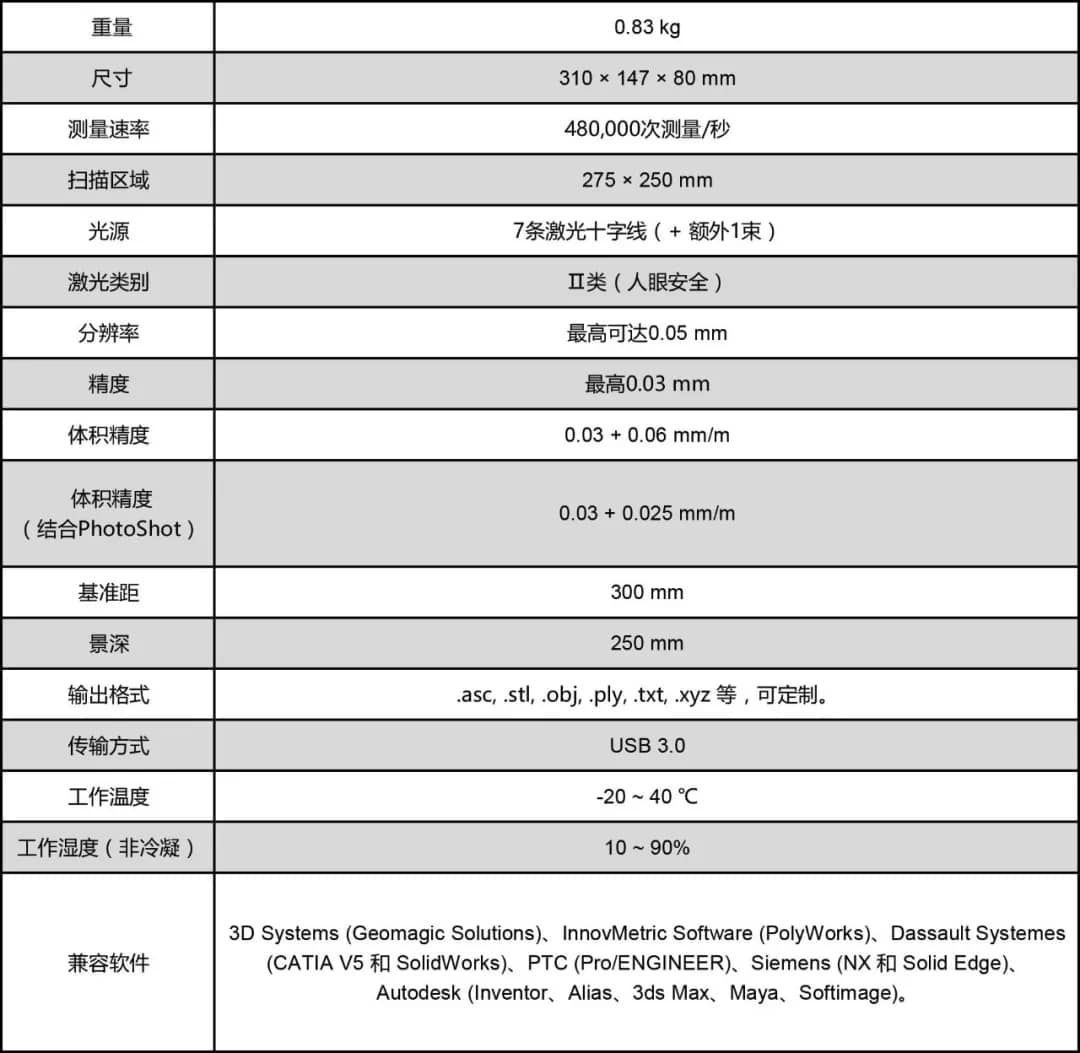

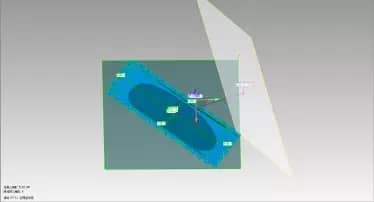

中观的AE工程师使用高精度手持式激光三维扫描仪对冲击实验前后的钢柱和甲板进行三维扫描。通过数据比对来分析形变量，或截取截面分析形变量。本次使用的产品是中观的ZGScan手持式三维扫描仪，其主要特点是手持扫描、非接触式测量、操作便捷、高精度、与主流三维软件无缝对接，无需固定安装，不受外部因素影响。具体参数如下：

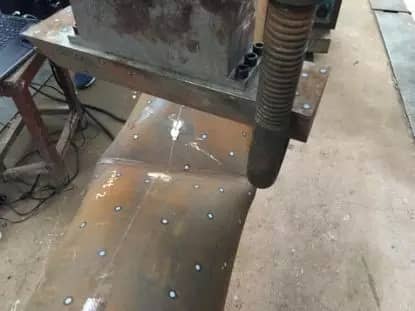

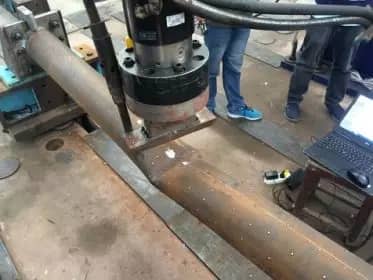

扫描现场

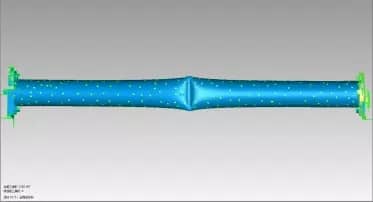

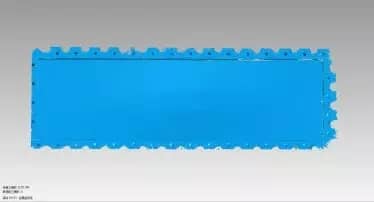

扫描数据

整个扫描过程耗时8分钟，2分钟生成数据模型。获取的三维数据速度快、精度高、数据完整。不仅证实了ZGScan手持式三维扫描仪能在复杂、苛刻的扫描环境下完成对钢材的质量检测，还能降低人力物力和时间成本。客户对此非常满意。
